Kritiska mått

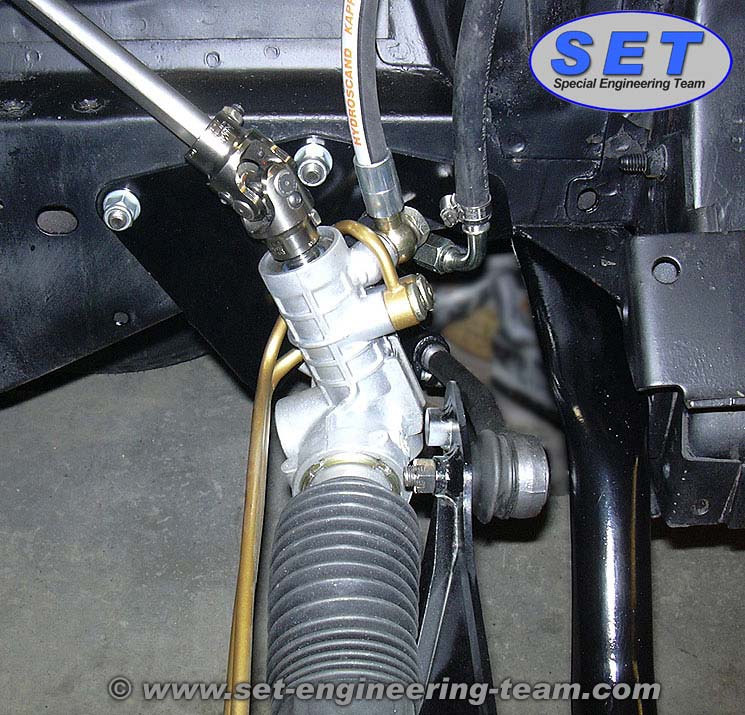

Vi får många förfrågningar angående kombinationen kuggstångsstyrning och headers. Nedanstående bilder visar ungefärliga värden på hur stor plats styrväxeln tar. Bilderna visar styrningen monterad på en 67:a Ford Mustang.

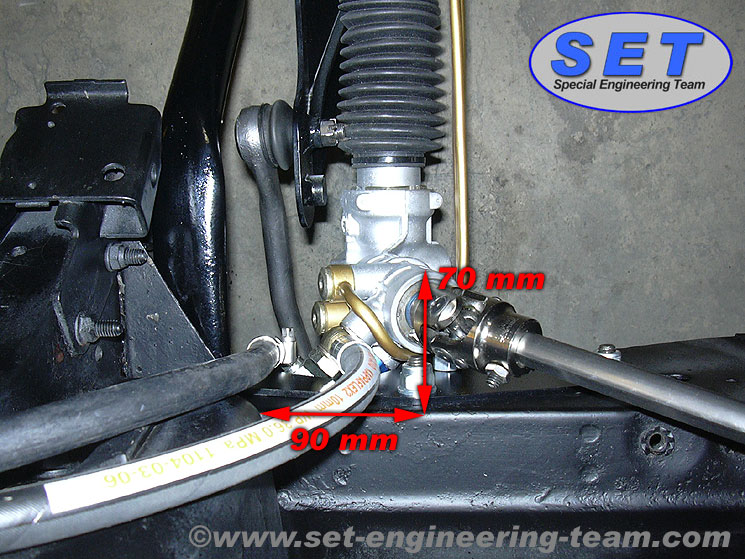

Mätt utåt från ramskenen så bygger styrväxeln ca 70 mm inåt. Den kristiska punkten är servoventilen och huset runt den ingående axeln som sitter ca 90
mm bakom den punkt där stötdämpartornet möter den inre kanten på ramskenan.
